Adaptador Universal Ultraquick



Fabricado em ferro fundido dúctil, a Ultraquick NG é um adaptador de larga tolerância que permite a união do flange de qualquer equipamento a uma ponta de um tubo fabricado com outro material (ferro fundido dúctil, ferro fundido cinzento, aço, PVC, fibrocimento, dentre outros) e com um diâmetro externo diferente. A gama de diâmetros externos desta junta permite considerá-la tanto como adaptador de flange universal, como peça de reparo. Uma única peça atende as pressões PN 10 e 16 e permite a deflexão angular de até 6°, em todos os seus diâmetros.

    Revestimento Interno:
    Pintura epóxi

    Revestimento Externo:
    Pintura epóxi

    • ET - Peças de Intervenção e Montagem

      DOWNLOAD

    • Manual Técnico de Montagem e Manutenção

      DOWNLOAD

    • FTSG 0211 - UQUICK DN 50 a 300

      DOWNLOAD

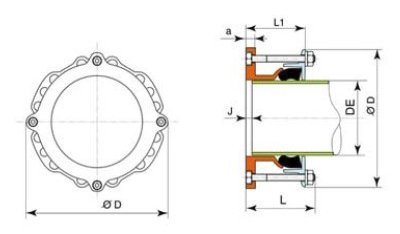

    DN do Flange
    Tipo PN 10 PN 16 DE Min DE Max L L1 Min L1 Max a D J Nom J Max Massa
    Kg Kg mm mm mm mm mm mm mm mm Kg
    A 50 50 49 71 142 82 106 17 178 4 32 3,3
    B 50 80 62 84 142 82 106 17 196 4 32 4,1
    C 80 80 80 102 142 83 107 18 209 5 31 4,3
    D 100 100 97 127 142 84 115 17 242 7 30 6,0
    E 150 150 123 153 142 87 118 17 280 8 29 7,9
    F 150 150 151 181 142 87 119 17 297 9 27 8,5
    H 200 200 211 241 172 105 138 18 363 13 34 11,0
    J 250 250 260 290 172 113 147 20 409 15 36 14,4
    K 300 300 306 336 173 106 141 22 459 18 40 19,4
