Válvula Gaveta Flanges e Cunha Metálica Corpo Longo



Também conhecida como registro, é utilizada em canalizações que transportem água bruta ou tratada, sob pressão, à temperatura ambiente ou que não exceda 60°C. A Válvula de Gaveta com Flanges e Cunha Metálica – ROF, é fabricada em ferro fundido dúctil, conforme norma NBR 12430, está disponível do DN 450 ao 1200 e pode ser fornecida com cabeçote ou volante e com ou sem by-pass e redutor.

    Revestimento Externo:
    Pintura de fundo com primer epóxi, acabamento fosco RAL 5005.

    • FTSG 0040 - VÁLVULA GAVETA OVAL FLANGEADA COM CUNHA METÁLICA ROF DN 450 a 1200

      DOWNLOAD

    Massa

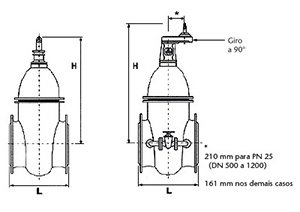

    DN L H PN 10 PN 16 PN 25 Nº de Voltas para Fechar
    mm mm Kg Kg Kg
    450 650 1226 703 721 744 54
    500 700 1300 768 798 822 64
    600 800 1550 1290 1342 1370 78
    700 900 1725 1604 1634 1704 89
    800 1000 1855 2272 2408 2506 102
    900 110 2075 2918 2966 3086 113
    1000 1200 2280 3760 3844 4000 84
    1200 1400 2680 7882 8010 100
    Massa
    DN L H PN 10 PN 16 PN 25 Nº de Voltas para Fechar
    mm mm Kg Kg Kg
    450 650 1273 671 689 712 54
    500 700 1347 736 766 796 64
    600 800 1580 1260 1312 1340 78
    700 900 1755 1574 1608 1674 89
    800 1000 1885 2243 2379 2477 102
    900 110 2095 2889 2937 3057 113
    1000 1200 2300 3731 3815 3971 84
    1200 1400 2700 7853 7981 8181 100
    Massa
    DN L H PN 10 PN 16 PN 25 Nº de Voltas para Fechar
    mm mm Kg Kg Kg
    450 650 1226 710 728 752 54
    500 700 1300 796 826 857 64
    600 800 1550 1318 1370 1405 78
    700 900 1725 1652 1686 1757 89
    800 1000 1855 2320 2460 2559 102
    900 110 2075 2985 3038 3165 113
    1000 1200 2280 3829 3917 4079 84
    1200 1400 2680 7989 8117 8335 100
    Massa
    DN L H PN 10 PN 16 PN 25 Nº de Voltas para Fechar
    mm mm Kg Kg Kg
    450 650 1273 678 696 720 54
    500 700 1347 764 794 824 64
    600 800 1580 1288 1340 1375 78
    700 900 1755 1622 1660 1727 89
    800 1000 1885 2291 2431 2530 102
    900 110 2095 2956 3009 3136 113
    1000 1200 2300 3800 3888 4050 84
    1200 1400 2700 7960 8088 8306 100
