Válvula Gaveta Cunha Metálica Bolsa
Também conhecida como registro, é utilizada em canalizações que transportam água bruta ou tratada, sob pressão, à temperatura ambiente ou que não exceda 60°C. A Válvula de Gaveta com Bolsas JE2GS e Cunha Metálica, é fabricada em ferro fundido dúctil, conforme norma NBR 12430, está disponível do DN 450 ao 600 e pode ser fornecida com cabeçote ou volante e com ou sem by-pass e redutor.
Revestimento Externo:
Pintura de fundo com primer epóxi, acabamento fosco RAL 5005.
Pintura de fundo com primer epóxi, acabamento fosco RAL 5005.
-
FTSG 0205 - VÁLVULA DE GAVETA COM BOLSAS JE E CUNHA METÁLICA ROBJE DN 400 a 600
DOWNLOAD

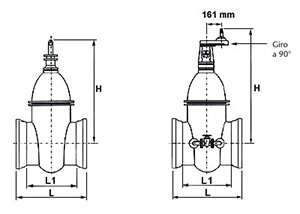

| H | Massa | ||||||
|---|---|---|---|---|---|---|---|
| DN | L | L1 | Com Cab. | Com Vol. | Com Cab. | Com Vol. | Nº de Voltas para Fechar |
| mm | mm | mm | mm | mm | mm | ||
| 450 | 739 | 507 | 1508 | 1513 | 709 | 751 | 171 |
| 500 | 780 | 542 | 1582 | 1587 | 862 | 904 | 202 |
| 600 | 940 | 692 | 1715 | 1720 | 1339 | 1379 | 246 |
| H | Massa | ||||||
|---|---|---|---|---|---|---|---|
| DN | L | L1 | Com Cab. | Com Vol. | Com Cab. | Com Vol. | Nº de Voltas para Fechar |
| mm | mm | mm | mm | mm | mm | ||
| 450 | 739 | 507 | 1508 | 1513 | 709 | 751 | 171 |
| 500 | 780 | 542 | 1582 | 1587 | 862 | 904 | 202 |
| 600 | 940 | 692 | 1715 | 1720 | 1339 | 1379 | 246 |
| H | Massa | ||||||
|---|---|---|---|---|---|---|---|
| DN | L | L1 | Com Cab. | Com Vol. | Com Cab. | Com Vol. | Nº de Voltas para Fechar |
| mm | mm | mm | mm | mm | mm | ||
| 450 | 739 | 507 | 1273 | 1273 | 649 | 681 | 54 |
| 500 | 780 | 542 | 1347 | 1347 | 802 | 834 | 64 |
| 600 | 940 | 692 | 1580 | 1580 | 1279 | 1209 | 78 |
