Válvula Retenção Tipo Portinhola
Válvula de retenção tipo portinhola emborrachada, posição a 35 para esgoto ou água bruta/potável, com flanges, DN 50 a 700 MM, classe de pressão PN 10 e PN 16 conforme BS 5153 /AWWA C 508 face a face conforme BS 5153 /AWWA C 508 furação de flanges conforme EN 1092 /ISO 7005 /NBR 7675 Corpo e tampa em ferro dúctil DIN 1693 /EN 1563 revestidos interna e externamente com epóxi pó, aplicado eletrostaticamente, portinhola em aço carbono totalmente revestida em elastômero NBR ou EPDM, eixo do obturador em aço AISI 420 totalmente encapsulado, anel de retenção da tampa em borracha NBR ou EPDM, parafusos e porcas externas fabricadas em aço SAE 1045 Plug de visita em aço carbono conforme DIN 1693.Testes de performance conforme EN 12266-1:2012.
Revestimento Interno:
Epóxy pó
Revestimento Externo:
Epóxy pó
Epóxy pó
Revestimento Externo:
Epóxy pó
-
FTSG 0222 - VÁLVULA RETENÇÃO FLANGEADA PORTINHOLA 35°
DOWNLOAD

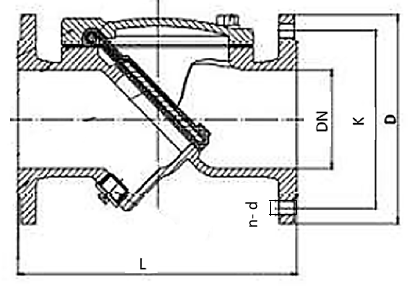

| DN | PN | L | D | K | n-Φd | Massa |
|---|---|---|---|---|---|---|
| mm | mm | mm | mm | Kg | ||
| 50 | 10/16 | 203,0 | 165,0 | 125,00 | 4-Ø19 | 8,00 |
| 65 | 10/16 | 216,0 | 185,0 | 145,00 | 4-Ø19 | 10,40 |
| 80 | 10/16 | 241,0 | 200,0 | 160,00 | 8-Ø19 | 13,80 |
| 100 | 10/16 | 292,0 | 220,0 | 180,00 | 8-Ø19 | 20,00 |
| 125 | 10/16 | 330,0 | 250,0 | 210,00 | 8-Ø19 | 28,00 |
| 150 | 10/16 | 356,0 | 285,0 | 240,00 | 8-Ø23 | 31,40 |
| 200 | 10 | 495,0 | 340,0 | 295,00 | 8-Ø23 | 70,40 |
| 200 | 16 | 495,0 | 340,0 | 295,00 | 12-Ø23 | 70,40 |
| 250 | 10 | 622,0 | 395,0 | 350,00 | 12-Ø23 | 107,90 |
| 250 | 16 | 622,0 | 405,0 | 355,00 | 12-Ø28 | 107,90 |
| 300 | 10 | 698,0 | 445,0 | 400,00 | 12-Ø23 | 172,00 |
| 300 | 16 | 698,0 | 460,0 | 410,00 | 12-Ø28 | 172,00 |
| 350 | 10 | 787,0 | 505,0 | 460,00 | 16-Ø23 | 280,00 |
| 350 | 16 | 787,0 | 520,0 | 470,00 | 16-Ø28 | 280,00 |
| 400 | 10 | 914,0 | 565,0 | 515,00 | 16-Ø28 | 320,00 |
| 400 | 16 | 914,0 | 580,0 | 525,00 | 16-Ø31 | 320,00 |
| 450 | 10 | 965,0 | 615,0 | 565,00 | 20-Ø28 | 396,00 |
| 450 | 16 | 965,0 | 640,0 | 585,00 | 20-Ø31 | 396,00 |
| 500 | 10 | 1067,0 | 670,0 | 620,00 | 20-Ø28 | 513,00 |
| 500 | 16 | 1067,0 | 715,0 | 650,00 | 20-Ø34 | 513,00 |
| 600 | 10 | 1219,0 | 780,0 | 725,00 | 20-Ø31 | 805,00 |
| 600 | 16 | 1219,0 | 840,0 | 770,00 | 20-Ø37 | 805,00 |
| 700 | 10 | 1448,0 | 895,0 | 840,00 | 24-Ø31 | 1075,00 |
| 700 | 16 | 1448,0 | 910,0 | 840,00 | 24-Ø37 | 1075,00 |
