Ventosa Alta Performance Passagem Nominal Quadrifunção com Rosca ou Flange
Ventosa de alta performance com passagem nominal e fechamento lento, quadrifunção , com rosca ou flange, padrão construtivo conforme EN1074-4 e AWWA C512, para aplicação em água tratada com temperatura máxima de 60°C e irrigação, nos DNs 50 a 250 com flange e 1" e 2" polegadas com rosca macho BSP ou NPT. Pressão máxima de serviço de até 4 Mpa e mínima de 0,02 Mpa. Flanges de acordo com as normas EN 1092/2, furação conforme NBR 7675 e conforme ANSI 150. Revestimento em epóxi azul RAL 5005. Corpo e tampa em ferro fundido dúctil, flutuador confeccionado em polipropileno e anéis de vedação em NBR. Produto comercializado com exclusividade Saint-Gobain Canalização.

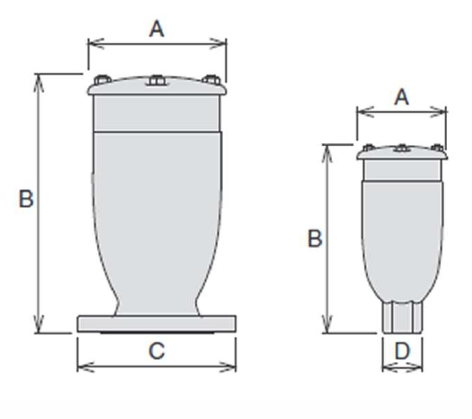

| Diâmetro do Orifício | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| POLEGADA | A | B | C | C | D | PN 10 | PN 16 | PN 25 | PN 40 | Massa |
| pol. | mm | mm | mm | mm | mm | mm | mm | mm | mm | Kg |
| 1 | 117,0 | 24,0 | - | - | CH45 | 1,2 | 1,2 | 1,0 | 0,8 | 40 |
| 2 | 141,0 | 29,5 | - | - | CH70 | 1,5 | 1,2 | 1,0 | 0,8 | 75 |
| Diâmetro do Orifício | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| DN | A | B | C | C | D | PN 10 | PN 16 | PN 25 | PN 40 | Massa |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | Kg | |
| 50 | 141,0 | 305,0 | 165,0 | 1,5 | 1,2 | 1,0 | 0,8 | 9 | ||
| 80 | 172,0 | 322,0 | 210,0 | 205,0 | 1,8 | 1,5 | 1,2 | 1,0 | 14 | |
| 100 | 206,0 | 370,0 | 235,0 | 220,0 | 3,0 | 2,4 | 1,8 | 1,2 | 21 | |
| 150 | 285,0 | 555,0 | 235,0 | 285,0 | 4,0 | 3,0 | 2,4 | 1,8 | 44 | |
| 200 | 365,0 | 635,0 | 375,0 | 340,0 | 4,0 | 4,0 | 4,0 | 3,0 | 85 | |
| 250 | 450,0 | 785,0 | 450,0 | 405,0 | 4,0 | 4,0 | 4,0 | 4,0 | 134 | |
