Extremidade Classic Flange e Bolsa

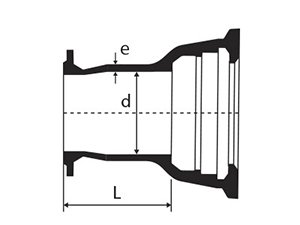

Extremidade com flange e bolsa JGS, JTI ou JTE, em ferro fundido dúctil, conforme norma NBR 7675, para transporte de água bruta ou tratada.

    Revestimento Interno:
    Pintura betuminosa

    Revestimento Externo:
    Pintura betuminosa

    • ET - Tubos e Conexões para Adução e Distribuição de Água (Saneamento)

      DOWNLOAD

    • IT - Identificação das marcações dos anéis de borracha

      DOWNLOAD

    Massas
    JGS JTI JTE
    DN d e L PN 10 PN 16 PN 25 PN 10 PN 16 PN 25 PN 10 PN 16 PN 25
    mm mm mm Kg Kg Kg Kg Kg Kg Kg Kg Kg
    80 109,0 7 130,0 8,1 8,1 8,1 9,3 9,3 9,3
    100 130,0 7,2 130,0 9,8 9,8 10,5 9,8 9,8 10,5
    150 183,0 7,8 135,0 15,7 15,7 16,5 15,7 15,7 16,5
    200 235,0 8,4 140,0 20,9 20,9 23,8 20,9 20,9 23,8
    250 288,0 9 145,0 28,8 28,8 33,7 28,8 28,8 33,7
    300 340,0 9,6 150,0 37,6 37,6 41,0 37,6 37,6 41,0 74,7 74,7 78,1
    350 393,0 10,2 155,0 44,0 49,8 56,0 44,0 49,8 56,0 83,5 89,3 95,5
    400 445,0 10,8 160,0 53,1 60,2 70,4 53,1 60,2 70,4 103,6 110,7 120,9
    450 498,0 11,4 165,0 69,6 74,0 85,0 69,6 74,0 85,0 120,1 124,5 135,5
    500 550,0 1,2 170,0 81,6 95,8 105,6 81,6 95,8 105,6 132,1 146,3 156,1
    600 655,0 13,2 180,0 106,0 133,0 147,0 106,0 133,0 147,0 156,5 183,5 197,5
    700 760,0 14,4 190,0 163,0 237,0 187,5 307,8 381,8 332,3
    800 865,0 15,6 200,0 210,0 219,5 244,0 354,8 364,3 388,8
    900 970,0 16,8 210,0 258,0 296,5 300,0 402,8 414,3 444,8
    1000 1075,0 18,0 220,0 321,0 361,0 380,0 465,8 505,8 524,8
    1200 1285,0 20,4 240,0 451,2 447,2 497,2 604,8 582,3 632,3
