Curva 22º Classic Bolsa e Bolsa

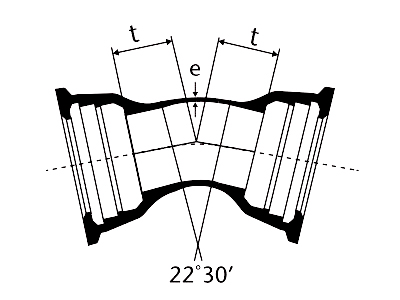

Curva de 22°30' em ferro fundido dúctil, conforme norma NBR 7675, para transporte de água bruta ou tratada.
Revestimento Interno:
Pintura betuminosa
Revestimento Externo:
Pintura betuminosa
Pintura betuminosa
Revestimento Externo:
Pintura betuminosa
| Massa | |||||
|---|---|---|---|---|---|
| DN | t | e | JGS | JTI | JTE |
| mm | mm | Kg | Kg | Kg | |
| 80 | 40 | 7,0 | 8,5 | 8,5 | - |
| 100 | 40 | 7,2 | 11,4 | 11,4 | - |
| 150 | 55 | 7,8 | 17,6 | 17,6 | - |
| 200 | 65 | 8,4 | 26,2 | 26,2 | - |
| 250 | 75 | 9,0 | 33,8 | 33,8 | - |
| 300 | 85 | 9,6 | 45,2 | 45,2 | 119,4 |
| 350 | 95 | 10,2 | 50,1 | 50,1 | 129,1 |
| 400 | 110 | 10,8 | 63,1 | 63,1 | 164,1 |
| 450 | 120 | 11,4 | 81,0 | 81,0 | 230,8 |
| 500 | 130 | 12,0 | 97,4 | 97,4 | 247,2 |
| 600 | 150 | 13,2 | 157,0 | 157,0 | 360,4 |
| 700 | 175 | 14,4 | 222,0 | - | 511,6 |
| 800 | 195 | 15,6 | 324,0 | - | 643,4 |
| 900 | 220 | 16,8 | 372,0 | - | 782,1 |
| 1000 | 240 | 18,0 | 520,0 | - | 1067,2 |
| 1200 | 285 | 20,4 | 654,0 | - | 1211,6 |
