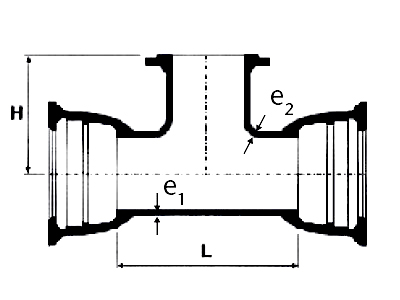

Tê Integral Bolsa e Flange



Tê com bolsas JGS, JTI e JTE e flange, em ferro fundido dúctil, conforme norma NBR 15420, para transporte de esgoto.

    Revestimento Interno:
    Pintura epóxi vermelha

    Revestimento Externo:
    Pintura epóxi vermelha

    • ET - Tubos e Conexões para Transporte de Esgoto

      DOWNLOAD

    • IT - Identificação das marcações dos anéis de borracha

      DOWNLOAD

    • Manual Técnico de Montagem e Manutenção

      DOWNLOAD

    Tipos de massa
    Corpo Derivação JGS JTI JTE
    DN dn L e1 H e2 PN 10 PN 16 PN 25 PN 10 PN 16 PN 25 PN 10 PN 16 PN 25
    mm mm mm mm Kg Kg Kg Kg Kg Kg Kg Kg Kg
    80 50 170,0 7,0 155,0 7,0 11,0 11,0 11,0 11,0
    80 80 170,0 7,0 165,0 7,0 14,7 14,7 14,7 14,7
    100 50 200,0 7,2 175,0 7,0 13,0 13,0 13,0 13,0
    100 80 170,0 7,2 175,0 7,0 17,7 17,7 17,7 17,7
    100 100 190,0 7,2 180,0 7,2 19,3 20,5 19,3 19,3 20,5
    150 50 170,0 7,8 210,0 7,8 19,2 19,2 19,2 19,2
    150 80 170,0 7,8 205,0 7,0 23,3 23,3 23,3 23,3
    150 100 195,0 7,8 210,0 7,2 25,2 27,8 25,2 25,2 27,8
    150 150 255,0 7,8 220,0 7,8 31,0 30,0 31,0 31,0 30,0
    200 50 175,0 8,4 230,0 7,0 25,6 25,6 25,6 25,6
    200 80 175,0 8,4 235,0 7,0 33,6 33,6 33,6 33,6
    200 100 200,0 8,4 240,0 7,2 34,5 39,0 34,5 34,5 39,0
    200 150 255,0 8,4 250,0 7,8 39,8 45,0 39,8 39,8 45,0
    200 200 315,0 8,4 260,0 8,4 41,5 53,0 41,5 41,5 53,0
    250 50 195,0 9,0 260,0 7,0 35,5 35,5 35,5 35,5
    250 80 180,0 9,0 265,0 7,0 39,7 39,7 39,7 39,7
    250 100 200,0 9,0 270,0 7,2 41,0 41,3 41,0 41,0 41,3
    250 250 375,0 9,0 300,0 9,0 62,8 62,8 64,9 62,8 62,8 64,9
    300 100 205,0 9,6 300,0 7,2 59,0 60,0 59,0 59,0 60,0 130,2 130,2 131,2
    300 150 260,0 9,6 275,0 7,8 60,0 60,0 63,0 60,0 60,0 63,0 131,2 131,2 134,2
    300 200 320,0 9,6 320,0 8,4 70,0 71,5 78,0 70,0 70,0 78,0 141,2 141,2 149,2
    300 250 380,0 9,6 330,0 9,0 82,3 83,2 85,3 82,3 83,2 85,3 153,5 154,4 156,5
    300 300 435,0 9,6 340,0 9,6 72,9 71,4 94,0 87,3 87,3 94,0 158,5 158,5 165,2
    350 100 205,0 10,2 330,0 7,2 53,8 53,8 65,0 53,8 53,8 128,3 128,3 139,5
    350 200 365,0 10,2 350,0 8,4 82,0 82,0 84,0 82,0 82,0 156,5 156,5 158,5
    350 250 385,0 10,2 380,0 9,0 85,1 86,1 88,1 85,1 86,1 159,6 160,6 162,6
    350 350 495,0 10,2 380,0 10,2 112,0 115,0 123,0 112,0 115,0 186,5 189,5 197,5
    400 100 210,0 10,8 420,0 7,2 75,2 75,2 76,5 75,2 75,2 172,2 172,2 173,5
    400 200 325,0 10,8 440,0 8,4 93,8 93,8 96,1 93,8 93,8 190,8 190,8 193,1
    400 300 440,0 10,8 400,0 9,6 115,7 115,7 120,9 115,7 115,7 212,7 212,7 217,9
    400 400 560,0 10,8 420,0 10,8 139,0 151,0 162,0 139,0 151,0 236,0 248,0 259,0
    500 100 215,0 12,0 405,0 7,2 106,8 106,8 105,7 106,8 106,8 249,7 249,7 248,6
    500 200 330,0 12,0 425,0 8,4 126,0 126,2 126,8 126,0 126,2 268,9 269,1 269,7
    500 300 445,0 12,0 460,0 9,6 163,0 163,0 166,0 163,0 163,0 305,9 305,9 308,9
    500 400 565,0 12,0 480,0 10,8 192,0 198,0 209,0 192,0 198,0 334,9 340,9 351,9
    500 500 680,0 12,0 500,0 12,0 223,0 238,0 250,0 223,0 238,0 365,9 380,9 392,9
    600 100 220,0 13,2 480,0 7,2 140,0 140,0 140,0 140,0 140,0 336,4 336,4 336,4
    600 200 340,0 13,2 500,0 8,4 165,0 175,0 177,0 165,0 175,0 361,4 371,4 373,4
    600 300 455,0 13,2 520,0 9,6 205,0 205,0 210,0 205,0 205,0 401,4 401,4 406,4
    600 400 570,0 13,2 540,0 10,8 244,0 251,0 266,0 244,0 251,0 440,4 447,4 462,4
    600 600 800,0 13,2 580,0 13,2 334,1 352,0 367,0 334,1 352,0 530,5 548,4 563,4
    700 200 345,0 14,4 525,0 8,4 249,0 272,0 278,0 530,9 547,9 552,9
    700 600 925,0 14,4 585,0 13,2 496,0 468,5 482,5 712,7 738,7 752,7
    700 700 925,0 14,4 600,0 14,4 536,0 481,5 516,5 811,9 751,7 786,7
    800 200 350,0 15,6 585,0 8,4 317,0 355,0 355,0 629,3 612,5
    800 400 580,0 15,6 615,0 10,8 464,0 464,0 439,3 761,3 709,3
    800 600 1045,0 15,6 645,0 13,2 596,0 630,3 644,9 893,3 920,3
    800 800 1045,0 15,6 675,0 15,6 596,4 679,3 715,6 893,7 969,3
    900 200 355,0 16,8 645,0 8,4 323,9 335,0 410,0 711,6 787,7
    900 400 590,0 16,8 675,0 10,8 502,2 508,4 519,7 889,9 896,1
    900 600 1170,0 16,8 705,0 13,2 763,0 789,5 803,4 1369,7
    900 800 1170,0 16,8 750,0 15,6 854,6 883,2 932,8 1412,7
    900 900 1170,0 16,8 750,0 16,8 925,2 949,4 1010,0 1443,7
    1000 200 360,0 18,0 705,0 8,4 456,0 485,0 494,2 960,2 1004,2
    1000 400 595,0 18,0 735,0 10,8 596,0 637,4 659,8 1100,2 1141,6
    1000 600 1290,0 18,0 765,0 13,2 949,2 936,8 982,2 1442,2 1461,0
    1000 800 1290,0 18,0 800,0 15,6 1015,2 1082,0 1144,2 1508,2 1586,2
    1000 1000 1290,0 18,0 825,0 18,0 1093,0 1124,0 1310,2 1628,2 1574,2
    1200 200 370,0 20,4 850,0 8,4 580,0 580,0 582,0 1261,6
    1200 600 840,0 20,4 885,0 13,2 1096,0 1358,0 1385,0 1831,6
    1200 800 1070,0 20,4 915,0 15,6 1970,0 2034,0 1637,0 2074,6
