Redução Classic Bolsa



Redução com bolsas JGS, JTI, JTE ou JTETI, em ferro fundido dúctil, conforme norma NBR 7675, para transporte de água bruta ou tratada.
    Revestimento Interno:
    Pintura betuminosa

    Revestimento Externo:
    Pintura betuminosa

    • ET - Tubos e Conexões para Adução e Distribuição de Água (Saneamento)

      DOWNLOAD

    • IT - Identificação das marcações dos anéis de borracha

      DOWNLOAD

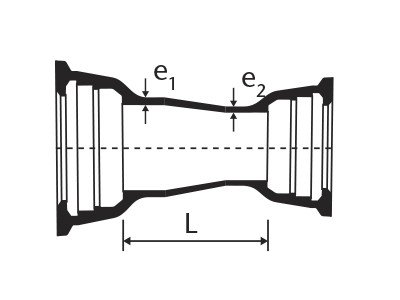

    Dimensões Massa
    DN dn L e1 e2 JGS JTI JGSTE JTETI
    mm mm mm Kg Kg Kg Kg
    350 200 360 10,2 8,4 47,38 47,38 86,88
    350 250 260 10,2 9,0 46,40 46,40 85,90
    350 300 160 10,2 9,6 45,01 45,01 121,61 84,51
    400 250 360 10,8 9,0 59,20 59,20 109,70
    400 300 260 10,8 9,6 55,14 55,14 142,74 105,64
    400 350 160 10,8 10,2 56,21 56,21 146,21 106,71
    500 350 360 12,0 10,2 100,98 100,98 215,38 175,88
    500 400 26 12,0 10,8 112,00 112,00 237,40 186,90
    600 400 46 13,2 10,8 139,50 139,50 291,70 241,20
    600 500 26 13,2 12,0 148,50 148,50 334,00 250,20
    700 500 480 14,4 12,0 222,90 442,58
    700 600 280 14,4 13,2 193,52 440,00
    800 600 480 15,6 13,2 299,60 561,00
    900 700 480 16,8 14,4 391,96 741,79
    1000 800 480 18,0 15,6 431,70 865,00
    1000 900 280 18,0 16,8 447,04 925,69
    1200 1000 480 20,4 18,0 700,00 1252,40
