Redução Integral Bolsas



Redução com bolsas JGS, JTI, JTE ou JTETI, conforme norma NBR 15420, para transporte de esgoto.

    Revestimento Interno:
    Pintura epóxi vermelha

    Revestimento Externo:
    Pintura epóxi vermelha

    • ET - Tubos e Conexões para Transporte de Esgoto

      DOWNLOAD

    • Manual Técnico de Montagem e Manutenção

      DOWNLOAD

    • IT - Anéis de borracha NBR

      DOWNLOAD

    • IT - Identificação das marcações dos anéis de borracha

      DOWNLOAD

    Massas

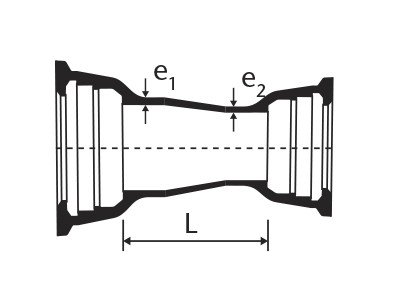

    DN dn L e1 L1 e2 JGS JTI JTE JTETI
    mm mm mm mm Kg Kg Kg Kg
    350 200 360,0 10,2 8,4 4,7 473,8 868,8
    350 250 260,0 10,2 9,0 464,0 464,0 859,0
    350 300 160,0 10,2 9,6 450,1 450,1 1216,1 845,1
    400 250 360,0 10,8 9,0 592,0 592,0 1097,0
    400 300 260,0 10,8 9,6 551,4 551,4 1427,4 1056,4
    400 350 160,0 10,8 10,2 562,1 562,1 1462,1 1067,1
    500 350 360,0 12,0 10,2 1009,8 1009,8 2153,8 1758,8
    500 400 26,0 1,2 10,8 1120,0 1120,0 2374,0 1869,0
    600 400 46,0 13,2 10,8 1395,0 1395,0 2917,0 2412,0
    600 500 26,0 13,2 1,2 1485,0 1485,0 3340,0 2502,0
    700 500 480,0 14,4 12,0 2229,0 4425,8
    700 600 280,0 14,4 13,2 1935,2 4400,0
    800 600 480,0 15,6 13,2 2996,0 5610,0
    900 700 480,0 16,8 14,4 3919,6 7417,9
    900 800 280,0 16,8 15,6 3292,5
    1000 800 480,0 18,0 15,6 4317,0 8650,0
    1000 900 280,0 18,0 16,8 4470,4 9256,9
    1200 1000 480,0 20,4 18,0 7000,0 1252,4
